圓盤式自動理料包裝線
一、功能：
1、數量: 設計1套自動上料包裝線,包裝速度270袋/分鐘

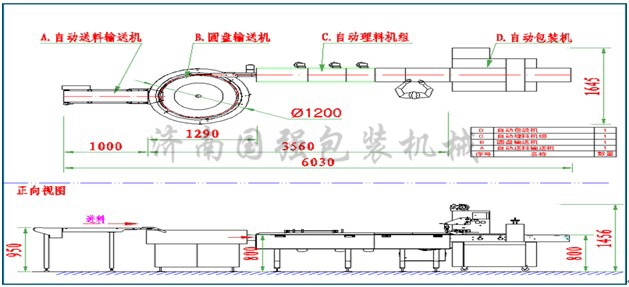

二、繪圖：
三、說明：
圖中顯示,自動喂料和包裝線由4部分組合而成。
A、自動加料部分：
工人們只需要把面包放入自動上料機,同時根據物料情況合理的到圓盤輸送機
這部分與精度,確保送料順暢不堵料,無須人工干預,連續性作業。
B、轉盤陣列單元(1套)部分：
自動生產線設備也具有轉盤陳列式輸送機、旋轉有不同的內部和外部磁盤速度,離心力將命令產品一個接一個的被輸送出來。
C、自動分揀裝置(1套)部分：
自動加料部分具有緩沖存儲功能,避免停止次數包裝機。實現自動包裝機匹配的速度和位置,確保進入包裝機的產品包裝位置準確、速度相當。自動包裝機當產品數量不足時,自動開始包裝機物料,而不是手動操作。
自動加料部分結構的性能優勢:人性化設計,結構簡單,操作方便,衛生設備清潔消毒方便；輸送帶具備自動功能(免費調整),快速拆卸的免費工具。
D、枕式包裝機(1套)部分；
高速枕式包裝機安裝有日期打印機。操作簡單方便,每個機配有雙紙支承輥。
四、輸送包裝系統材料:
A、給料和包裝系統運輸設備,推塊,或部分直接接觸物料,全部采用SUS304標準規格；
B、給料和包裝系統框架表面和驅動部件,材料是是碳鋼、鎳、鋁
C、傳送帶是PU 食品級別。
D、上料系統光電眼是德國施克品牌
E、傳感器是臺灣臺達品牌。
F、編碼器是日本歐姆龍品牌。
五、給料線的部件品牌
NAME名稱 | BRAND商標 | MODEL型號 | ORIGIN出品 | |
Main | PLC控制器 | DELTA臺達 | DVP28SV11R | TAIWAN臺灣 |
Transducer傳感器 | DELTA臺達 | VFD-EL040 | TAIWAN臺灣 | |
Touch screen觸摸屏 | WEINVIE威綸 | TK6070IK | TAIWAN臺灣 | |
Temperature meter溫度測量器 | OMRON歐姆龍 | E5EZ-Q3T | JAPAN日本 | |
executive component | Date printer打印機 | DIKAI迪凱 | DK-1000A（600mm) | SHANGHAI上海 |
Motor電機 | TIANYANG天陽 | 180W | CHINA中國 | |
Planet-gear box齒輪箱 | EDELI | 370W | TAIWAN臺灣 | |
Turbo-gear box渦輪齒輪箱
| XINGGUANG星光 | 30model，1：10 | CHINA中國 | |
Pneumatic parts氣動配件 | SMC | |||
Convey belt傳送帶 | HABAS哈巴斯 | |||
Electrical sensing element | Encoder編碼器 | OMRON歐姆龍 | JAPAN日本 | |
Photocell eye光電眼 | SICK施克 | WT9-21V130 | GERMANY德國 | |
Approach switch接近開關 | OMRON歐姆龍 | 12-04NK-M | JAPAN日本 | |
Groove switch開關 | SUNX | PM-K44 | JAPAN日本 | |
| Electrical auxiliary components | Solid realy立體繼電器 | FRANK弗蘭克 | GERMANY德國 | |
Buttons按鈕 | Schneider施耐德 | XB7EA31L，XB7-EA2K | FRANCE法國 | |
Air switch空氣開關 | Mingyi | C45N6A | TAIWAN臺灣 | |
Relay繼電器 | OMRON歐姆龍 | JAPAN日本 | ||
Switch 交換器 | Mingyi | Output 24V，2.1A | TAIWAN臺灣 | |
material | Frame surface框架表層 | Carbon steel碳鋼 | ||
Driving parts驅動部件 | SS、Nickel、AL鎳、鋁 | |||
Parts touch with food接觸物料的部件 | Stainless steel SUS304不銹鋼SUS304 |
